Phân loại polyethylene bằng quang phổ Raman

Tóm tắt nội dung

Polyethylene và các dạng mật độ khác nhau

Polyethylene là một trong những loại nhựa được sử dụng rộng rãi nhất trên thế giới, với sản lượng toàn cầu khoảng 80 triệu tấn mỗi năm. Tùy thuộc vào cấu trúc chuỗi polymer và mức độ kết tinh, polyethylene được phân thành nhiều loại khác nhau, phổ biến nhất là:

High-density polyethylene (HDPE): mật độ lớn hơn 0,940 g/cm³
Low-density polyethylene (LDPE): mật độ nhỏ hơn 0,930 g/cm³

Sự khác biệt về mật độ dẫn đến sự khác biệt về tính chất cơ học và ứng dụng công nghiệp. HDPE có cấu trúc polymer thẳng với độ kết tinh cao, vì vậy có độ bền cơ học tốt và thường được sử dụng để sản xuất chai sữa, ống nước, thùng chứa hóa chất hoặc thùng rác. Trong khi đó, LDPE có cấu trúc phân nhánh nhiều hơn, mềm và dẻo hơn nên thường được sử dụng trong túi nhựa, màng bọc thực phẩm và bao bì mềm.

Việc phân loại chính xác hai loại vật liệu này là yếu tố quan trọng trong kiểm soát chất lượng sản phẩm và nghiên cứu vật liệu polymer.

Nguyên lý quang phổ Raman trong phân tích polymer

Quang phổ Raman là kỹ thuật phân tích dựa trên hiện tượng tán xạ Raman của ánh sáng laser khi tương tác với các dao động phân tử trong vật liệu. Khi chùm laser chiếu vào mẫu polymer, một phần năng lượng ánh sáng bị tán xạ với sự thay đổi về bước sóng, tạo ra các đỉnh phổ đặc trưng cho từng loại liên kết hóa học.

Trong polyethylene, các dao động của nhóm CH₂ và liên kết C–H đóng vai trò quan trọng trong việc xác định cấu trúc và độ kết tinh của polymer. Do mật độ của polyethylene liên quan trực tiếp đến mức độ kết tinh, nên phổ Raman có thể được sử dụng để phân biệt HDPE và LDPE.

Một ưu điểm quan trọng của Raman spectroscopy là không cần phá hủy mẫu và không yêu cầu chuẩn bị mẫu phức tạp, điều này giúp rút ngắn đáng kể thời gian phân tích.

Bên cạnh nguyên lý đo chính xác của quang phổ Raman, hiệu quả phân tích còn phụ thuộc đáng kể vào chất lượng và độ ổn định của thiết bị đo. Các hệ thống Raman hiện đại như Thermo Scientific DXR3 Raman Microscope phát triển được thiết kế với cấu trúc mô-đun linh hoạt, cho phép tối ưu hóa cho nhiều loại mẫu khác nhau. Thiết bị cung cấp độ nhạy phổ cao và khả năng thu nhận dữ liệu nhanh, hỗ trợ hiệu quả cho các nghiên cứu phân tích polymer. Nhờ đó, việc phân loại các vật liệu như HDPE và LDPE bằng phổ Raman có thể được thực hiện nhanh chóng và chính xác hơn trong môi trường phòng thí nghiệm cũng như trong kiểm soát chất lượng công nghiệp.

Quang phổ Raman trong phân biệt HDPE và LDPE

Các vùng phổ Raman đặc trưng của polyethylene

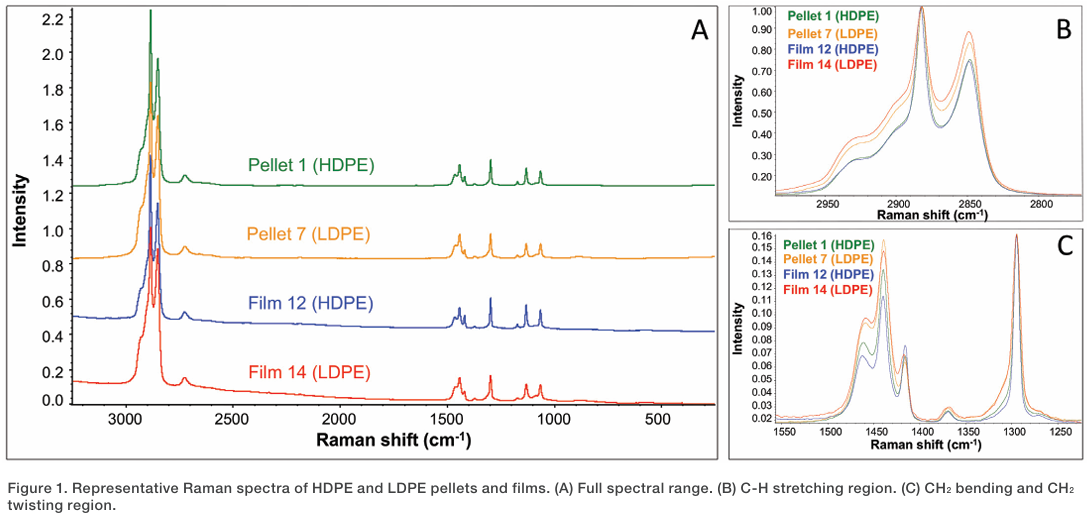

Trong quá trình phân tích polyethylene, một số vùng phổ Raman được xem là đặc trưng cho cấu trúc polymer. Đặc biệt, các dao động của nhóm CH₂ bending và C–H stretching cho thấy sự khác biệt rõ rệt giữa HDPE và LDPE.

Ở vùng CH₂ bending, hai đỉnh phổ quan trọng xuất hiện tại:

khoảng 1416 cm⁻¹ – liên quan đến pha tinh thể của polymer
khoảng 1440 cm⁻¹ – liên quan đến pha vô định hình

Trong HDPE, cường độ đỉnh 1416 cm⁻¹ thường cao hơn do vật liệu có độ kết tinh lớn hơn. Ngược lại, LDPE có tỷ lệ pha vô định hình cao hơn nên đỉnh 1440 cm⁻¹ thường nổi bật hơn.

Ngoài ra, ở vùng C–H stretching (2825 – 2970 cm⁻¹), các đỉnh dao động của liên kết C–H cũng cho thấy sự khác biệt đáng kể giữa hai loại polyethylene. Những đặc trưng phổ này cung cấp cơ sở để xây dựng mô hình phân loại vật liệu polymer.

Xử lý dữ liệu phổ Raman

Để nâng cao độ chính xác của kết quả phân tích, phổ Raman thường được xử lý bằng các phương pháp hóa thống kê. Một số kỹ thuật xử lý phổ phổ biến bao gồm:

Norris second derivative: giúp loại bỏ nền huỳnh quang và làm nổi bật các đỉnh phổ
SNV (Standard Normal Variate): chuẩn hóa dữ liệu phổ và giảm ảnh hưởng của sự thay đổi cường độ tín hiệu

Sau khi xử lý dữ liệu, phổ Raman có thể được sử dụng để xây dựng mô hình phân loại polymer thông qua các phương pháp phân tích đa biến.

Phân tích PCA trong nhận diện polyethylene

Ứng dụng PCA trong phân loại polymer

Principal Component Analysis (PCA) là phương pháp phân tích thống kê được sử dụng để giảm số chiều của dữ liệu phổ và xác định các yếu tố quan trọng nhất gây ra sự khác biệt giữa các mẫu.

Trong nghiên cứu phân loại polyethylene, PCA được sử dụng để phân tích phổ Raman của các mẫu HDPE và LDPE. Kết quả cho thấy chỉ cần 5 thành phần chính đã có thể giải thích 99,7% phương sai của dữ liệu phổ.

Trên đồ thị PCA ba chiều, các mẫu HDPE và LDPE tạo thành hai cụm riêng biệt, cho thấy sự phân tách rõ ràng giữa hai loại vật liệu.

Phân loại mẫu bằng discriminant analysis

Sau khi xây dựng mô hình PCA, phương pháp discriminant analysis được áp dụng để xác định loại polyethylene của các mẫu mới.

Trong phương pháp này, khoảng cách Mahalanobis (M distance) giữa mẫu và các nhóm được tính toán. Nếu giá trị M nhỏ hơn một ngưỡng xác định (thường là 3), mẫu sẽ được phân loại vào nhóm tương ứng.

Kết quả thử nghiệm cho thấy một mẫu polyethylene chưa từng sử dụng trong quá trình hiệu chuẩn đã được phân tích bằng phổ Raman và được phân loại chính xác là HDPE với giá trị M = 0,68. Điều này chứng minh độ tin cậy cao của phương pháp phân tích Raman kết hợp với các thuật toán hóa thống kê.

Ứng dụng quang phổ Raman trong ngành polymer

Quang phổ Raman ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực liên quan đến vật liệu polymer. Một số ứng dụng tiêu biểu bao gồm:

kiểm soát chất lượng vật liệu nhựa trong sản xuất
phân tích thành phần của màng polymer đa lớp
xác định loại polymer trong vật liệu tái chế
nghiên cứu cấu trúc và độ kết tinh của polymer

Nhờ khả năng phân tích nhanh và không phá hủy mẫu, Raman spectroscopy trở thành công cụ quan trọng trong nghiên cứu vật liệu, kiểm tra chất lượng và phát triển sản phẩm polymer.
