PCBs: Phương pháp phân tích lỗi bảng mạch in hiện đại bằng công nghệ SEM – EDS

PCBs (Printed Circuit Boards) là nền tảng quan trọng của mọi thiết bị điện tử hiện đại. Từ điện thoại thông minh, máy tính cá nhân đến các hệ thống công nghiệp phức tạp, đảm nhiệm vai trò kết nối các linh kiện điện tử và đảm bảo tín hiệu truyền ổn định. Khi công nghệ điện tử ngày càng phát triển, yêu cầu về độ tin cậy cũng trở nên khắt khe hơn. Chỉ một lỗi nhỏ cũng có thể gây ảnh hưởng lớn đến toàn bộ hệ thống, dẫn đến giảm hiệu suất hoặc hỏng thiết bị.

Chính vì vậy, việc phân tích lỗi PCBs đóng vai trò quan trọng trong quá trình nghiên cứu, sản xuất và kiểm soát chất lượng. Thông qua các phương pháp phân tích hiện đại như hiển vi quang học, SEM và EDS, các kỹ sư có thể xác định nguyên nhân hư hỏng một cách chính xác. Điều này giúp cải thiện thiết kế, tối ưu quy trình sản xuất và nâng cao độ bền sản phẩm. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về cấu tạo, các phương pháp phân tích lỗi, những cơ chế hư hỏng phổ biến và vai trò của công nghệ SEM trong phân tích PCBs.

PCBs và vai trò trong thiết bị điện tử

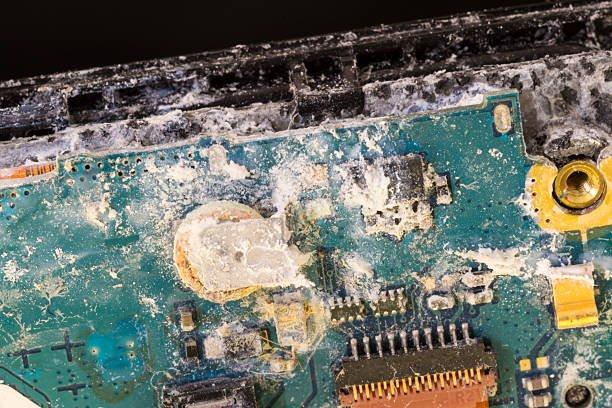

Hình ảnh trực quan cấu tạo PCB

PCBs là bảng mạch in được sử dụng để kết nối các linh kiện điện tử bằng các đường dẫn dẫn điện trên nền vật liệu cách điện. Trong hệ thống điện tử hiện đại đóng vai trò trung tâm giúp tích hợp linh kiện, đảm bảo tín hiệu truyền ổn định và giảm kích thước thiết bị.

Một PCBs tiêu chuẩn thường bao gồm:

• Lớp nền cách điện (FR-4 hoặc vật liệu tương đương)
• Lớp đồng dẫn điện
• Lớp solder mask bảo vệ
• Lớp silkscreen đánh dấu linh kiện
• Linh kiện gắn bề mặt hoặc xuyên lỗ

Nhờ cấu trúc nhiều lớp, PCBs có thể tích hợp mạch phức tạp trong không gian nhỏ. Điều này giúp thiết bị điện tử ngày càng gọn nhẹ nhưng vẫn đảm bảo hiệu suất cao.

Vai trò trong sản xuất điện tử

PCBs mang lại nhiều lợi ích quan trọng:

• Tăng độ ổn định kết nối điện
• Giảm lỗi do dây nối thủ công
• Tối ưu hóa thiết kế mạch
• Nâng cao độ bền cơ học của hệ thống
• Hỗ trợ sản xuất hàng loạt

Trong sản xuất công nghiệp, chất lượng PCBs ảnh hưởng trực tiếp đến độ tin cậy sản phẩm. Do đó, việc kiểm tra và phân tích bảng mạch là bước quan trọng trong kiểm soát chất lượng.

Các loại PCBs phổ biến

Các loại PCBs thường gặp gồm:

• PCBs một lớp
• PCBs hai lớp
• PCBs nhiều lớp
• PCBs linh hoạt
• PCBs nền kim loại

Mỗi loại PCBs được sử dụng trong các ứng dụng khác nhau, từ thiết bị tiêu dùng đến hệ thống công suất cao.

Phương pháp phân tích lỗi PCBs

Phân tích lỗi là quá trình quan trọng nhằm xác định nguyên nhân gây hư hỏng bảng mạch. Quy trình phân tích thường bao gồm nhiều bước từ kiểm tra ban đầu đến phân tích chuyên sâu.

Kiểm tra trực quan ban đầu

Ở bước đầu tiên, PCBs được kiểm tra bằng mắt thường hoặc kính hiển vi quang học để phát hiện:

• Nứt đường dẫn
• Bong lớp đồng
• Cháy linh kiện
• Ăn mòn bề mặt
• Mối hàn bất thường

Kiểm tra trực quan giúp định hướng vị trí lỗi trên PCBs và lựa chọn phương pháp phân tích phù hợp.

Chuẩn bị mẫu phân tích

Chuẩn bị mẫu là bước quan trọng trong phân tích PCBs. Các bước chuẩn bị thường bao gồm:

• Cắt mẫu tại vị trí lỗi
• Gắn mẫu vào khuôn epoxy
• Mài thô và mài tinh
• Đánh bóng bề mặt
• Làm sạch mẫu

Chuẩn bị mẫu đúng cách giúp tránh tạo thêm khuyết tật trên PCBs trong quá trình phân tích.

Phân tích chuyên sâu bằng SEM-EDS

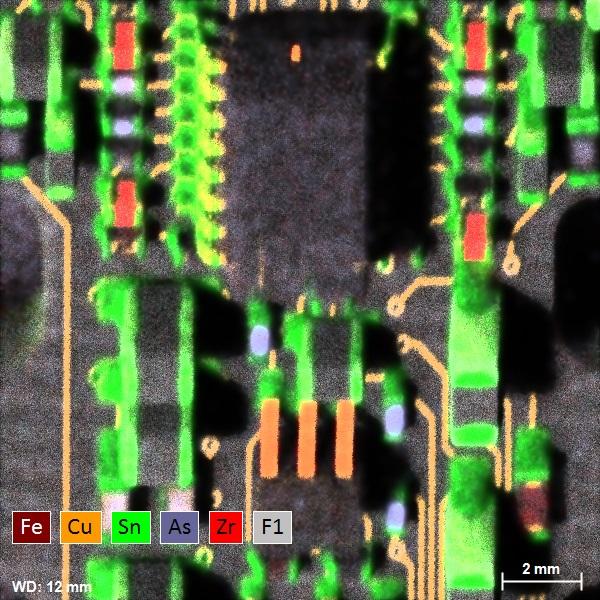

Phân tích lỗi PCBs bằng phương pháp SEM -EDS

SEM-EDS là kỹ thuật quan trọng trong phân tích PCBs. Phương pháp này cho phép:

• Quan sát cấu trúc vi mô
• Phân tích thành phần nguyên tố
• Phát hiện nhiễm bẩn
• Xác định cơ chế hư hỏng
• Phân tích lớp mạ và mối hàn

Nhờ độ phân giải cao, SEM giúp phân tích PCBs nhiều lớp và các khuyết tật nhỏ mà kính hiển vi quang học không phát hiện được.

Các cơ chế hư hỏng phổ biến của PCBs

Trong quá trình hoạt động, PCBs có thể gặp nhiều dạng hư hỏng khác nhau do môi trường, quy trình sản xuất hoặc thiết kế.

Lỗi mối hàn trên PCBs

Mối hàn là điểm yếu phổ biến của PCBs. Các lỗi thường gặp gồm:

• Nứt mối hàn
• Mối hàn lạnh
• Bong pad
• Lỗ rỗng trong mối hàn

Những lỗi này làm gián đoạn kết nối điện và ảnh hưởng đến hiệu suất PCBs.

Ứng suất nhiệt

Sự thay đổi nhiệt độ gây giãn nở vật liệu khiến PCBs bị:

• Nứt vi mô
• Tách lớp
• Gãy đường dẫn
• Biến dạng lớp nền

Ứng suất nhiệt là nguyên nhân chính gây hư hỏng PCBs trong môi trường làm việc khắc nghiệt.

Ăn mòn và ô nhiễm

Ô nhiễm môi trường có thể gây:

• Ăn mòn đường dẫn
• Di chuyển điện hóa
• Nhiễm bẩn bề mặt
• Giảm điện trở cách điện

Những yếu tố này làm giảm tuổi thọ và độ tin cậy của PCBs.

Hư hỏng cơ học

Các tác động cơ học như rung động hoặc va đập khiến:

• Gãy linh kiện
• Nứt lớp nền
• Tách lớp mạch
• Gãy lỗ via

Những lỗi cơ học này thường xuất hiện trong môi trường công nghiệp.

Công nghệ SEM hiện đại trong phân tích PCBs

Lỗi PCBs dưới kính hiển vi điện tử quét SEM

Công nghệ SEM hiện đại giúp nâng cao hiệu quả phân tích, với độ phân giải cao, SEM cho phép quan sát chi tiết cấu trúc vi mô của PCBs và xác định chính xác vị trí lỗi.

Các tính năng SEM hỗ trợ phân tích gồm:

• Ảnh điện tử thứ cấp
• Ảnh tán xạ ngược
• Mapping EDS
• Phân tích thành phần nguyên tố
• Ghép ảnh panorama

Nhờ các công nghệ này, việc phân tích trở nên nhanh chóng và chính xác hơn. Điều này giúp nhà sản xuất tối ưu quy trình và giảm chi phí bảo trì. Ngoài ra, SEM còn hỗ trợ phân tích nhiều lớp bằng cách quan sát mặt cắt ngang, hữu ích khi đánh giá lớp mạ, lỗ via và cấu trúc bên trong.

Kết luận

PCBs đóng vai trò trung tâm trong tất cả các hệ thống điện tử hiện đại, vì vậy việc đảm bảo chất lượng là yếu tố then chốt để nâng cao độ tin cậy của thiết bị. Thông qua quá trình phân tích lỗi, các nhà nghiên cứu có thể xác định chính xác nguyên nhân hư hỏng, từ lỗi mối hàn, ứng suất nhiệt cho đến ăn mòn hoặc hư hỏng cơ học. Việc sử dụng các kỹ thuật phân tích tiên tiến như SEM-EDS giúp quan sát cấu trúc vi mô, phân tích thành phần nguyên tố và đánh giá chi tiết cơ chế hư hỏng.

Những tiến bộ trong công nghệ hiển vi điện tử đã nâng cao đáng kể hiệu quả phân tích lỗi, giúp rút ngắn thời gian kiểm tra và cải thiện độ chính xác. Nhờ đó, các doanh nghiệp có thể tối ưu hóa quy trình sản xuất, giảm chi phí bảo trì và nâng cao chất lượng sản phẩm. Trong tương lai, cùng với sự phát triển của công nghệ điện tử, việc áp dụng các phương pháp phân tích hiện đại sẽ tiếp tục đóng vai trò quan trọng trong việc nâng cao độ bền, hiệu suất và độ tin cậy của các thiết bị điện tử.
