Tuân thủ RoHS và sàng lọc Halogen bằng thiết bị XRF cầm tay

Tóm tắt nội dung

Giới thiệu về quy định RoHS và tầm quan trọng của sàng lọc Halogen

Chỉ thị RoHS (Hạn chế các chất độc hại) được Liên minh Châu Âu ban hành lần đầu tiên với mã số 2002/95/EC, nhắm mục tiêu giảm thiểu ô nhiễm từ các thiết bị điện và điện tử, đặc biệt là chất độc hại ảnh hưởng đến sức khỏe con người và môi trường trong quá trình sản xuất, sử dụng và bỏ đi.

Chỉ thị này nghiêm cấm sự hiện diện của các chất sau trong bất kỳ phần đồng nhất (homogeneous material) nào của sản phẩm với nồng độ vượt quá giới hạn:

Chì (Pb): 1000 ppm
Thủy ngân (Hg): 1000 ppm
Cadimi (Cd): 100 ppm
Crom hóa trị sáu (Cr(VI)): 1000 ppm
Polybrominated Biphenyls (PBB): 1000 ppm
Polybrominated Diphenyl Ethers (PBDE): 1000 ppm

Sau đó, Chỉ thị RoHS II (2011/65/EU) được mở rộng để bao gồm thêm các thiết bị y tế, thiết bị kiểm soát và đo lường. Bản sửa đổi tiếp theo vào năm 2015 (2015/863/EU) đã bổ sung 4 loại phthalates – các hợp chất gây rối loạn nội tiết – cũng bị giới hạn ở mức 1000 ppm:

DEHP (Bis(2-ethylhexyl) phthalate)
BBP (Benzyl butyl phthalate)
DBP (Dibutyl phthalate)
DIBP (Diisobutyl phthalate)

Chỉ thị RoHS có mối quan hệ chặt chẽ với chỉ thị WEEE (2012/19/EU) – về quản lý rác thải thiết bị điện và điện tử nhằm thúc đẩy tái chế và giảm thiểu chất thải nguy hại.

Tính toàn cầu: Không chỉ có EU, nhiều quốc gia và khu vực khác cũng đã áp dụng các quy định tương tự:

Trung Quốc: Biện pháp kiểm soát ô nhiễm sản phẩm điện tử (Chinese RoHS)
Nhật Bản: JIS C 0950 (Japanese RoHS)
Hàn Quốc: Luật tái chế tài nguyên (Korean RoHS)
Mỹ (bang California): Đạo luật tái chế chất thải điện tử EWRA và đạo luật chiếu sáng không độc hại

Vấn đề về Halogen và xu hướng không halogen

Nhiều thiết bị điện tử hiện đại chứa chất chống cháy chứa Cl và Br như PBB, PBDE hoặc các dẫn xuất halogen. Những chất này thường xuất hiện trong:

Vỏ bọc cáp
Keo dán, băng keo, nhựa epoxy
Bảng mạch in (PCB)
Cổng kết nối và linh kiện bề mặt

Khi đốt hoặc xử lý nhiệt các vật liệu này, có thể tạo ra dioxin và furan, là các chất độc hại mạnh, gây ảnh hưởng nghiêm trọng đến sức khỏe và môi trường.

Chính vì thế, ngành công nghiệp đang hướng đến vật liệu không chứa halogen, với định nghĩa tiêu chuẩn theo JPCA-ES-01, IEC 61249-2-21, IPC 4101:

Cl ≤ 900 ppm
Br ≤ 900 ppm
Tổng Cl + Br ≤ 1500 ppm

Việc sàng lọc Halogen bằng thiết bị phân tích phù hợp như XRF cầm tay, kết hợp kiểm tra RoHS, sẽ giúp doanh nghiệp đảm bảo tuân thủ đầy đủ các tiêu chuẩn quốc tế và đáp ứng yêu cầu kiểm soát chất lượng nghiêm ngặt trong chuỗi cung ứng toàn cầu.

Tuân thủ RoHS bằng phương pháp phân tích XRF.

X-ray fluorescence (XRF) là công nghệ phổ biến trong việc sàng lọc các nguyên tố nặng cấm trong sản phẩm điện tử.

XRF phù hợp với tiêu chuẩn IEC 62321-3-1, cho phép kiểm tra nhanh nồng độ các nguyên tố: Pb, Hg, Cd, Cr (tổng), Br (tổng).

Kết quả phân tích được phân thành 3 nhóm:

Compliant (Đạt): Nếu tất cả các nguyên tố đều dưới ngưỡng an toàn (ví dụ Cd < 70 ppm, Pb < 700 ppm…)
Inconclusive (Không kết luận): Nếu nằm trong vùng nghi ngờ (ví dụ Cd từ 70–130 ppm, Pb từ 700–1300 ppm…). Mẫu cần kiểm tra thêm bằng thiết bị phòng thí nghiệm vì mẫu có thể đạt tiêu chuẩn.
Fail (Không đạt): Nếu vượt ngưỡng cho phép (ví dụ Cd > 130 ppm)

Logic sàng lọc phân tích XRF, theo tiêu chuẩn IEC 6232

Giải pháp – Niton XL5 Plus của Thermo Fisher Scientific

Để kiểm tra nhanh chóng và chính xác các nguyên tố độc hại theo yêu cầu RoHS và thực hiện sàng lọc Halogen hiệu quả ngay tại hiện trường, thiết bị Thermo Scientific™ Niton™ XL5 Plus Handheld XRF Analyzer là một trong những lựa chọn tiên tiến và mạnh mẽ nhất hiện nay.

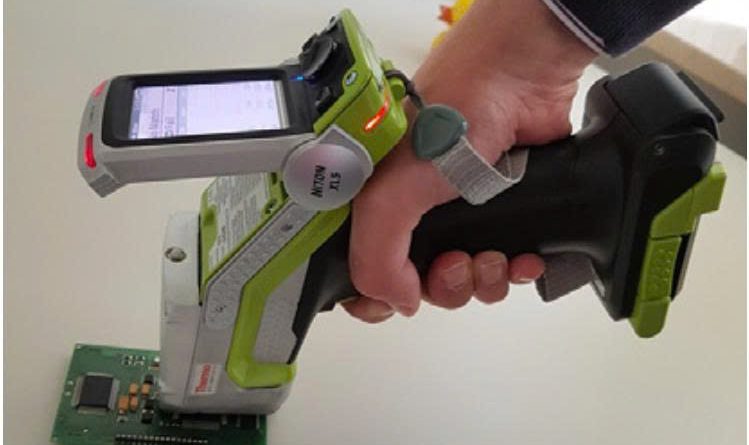

a) Máy phân tích Niton XL5 Plus nhắm vào PCB; b) máy phân tích được gắn trên giá thử nghiệm di động.

Tính năng kỹ thuật chính:

Ống phát tia X 5W cùng đầu dò SDD diện tích lớn và cửa sổ graphene giúp nâng cao độ nhạy, đặc biệt trong phát hiện các nguyên tố nhẹ như Cl, Br (Halogen).
Chế độ TestAll™ Mode: Tự động nhận diện loại vật liệu (nhựa, kim loại, thủy tinh…) và chọn chế độ phân tích phù hợp → tối ưu quy trình kiểm tra RoHS.
Camera tích hợp kép + tiêu điểm nhỏ 3 mm: Cho phép định vị chính xác điểm đo, phù hợp với phân tích linh kiện nhỏ, mối hàn, chân linh kiện PCB.
Hiệu chỉnh độ dày nhựa: Đảm bảo độ chính xác khi phân tích vật liệu mỏng ≤ 0.5 mm – điều cần thiết khi sàng lọc Halogen và kiểm tra tuân thủ RoHS trên vật liệu polymer.
Giới hạn phát hiện thấp (LOD): chỉ từ 1–8 ppm tùy nguyên tố và nền vật liệu, hỗ trợ xác định cả hàm lượng rất nhỏ của Pb, Cd, Br, Cl…
Hỗ trợ nhiều tiêu chuẩn: IEC 62321 (RoHS), IEC 61249 (halogen-free), ASTM F2617…

Kết quả phân tích sử dụng Chế độ TestAll, trong đó máy phân tích tự động chọn chế độ đo thích hợp để phân tích a) mối hàn thiếc; b) bộ phận làm bằng thủy tinh; và c) bộ phận làm bằng nhựa. (RoHS)

Ứng dụng tiêu chuẩn RoHS:

Kiểm tra linh kiện điện tử, PCB, cáp điện, đầu nối, vật liệu nhựa hoặc hợp kim nhập khẩu.
Tích hợp vào dây chuyền sản xuất để đảm bảo tuân thủ RoHS và giảm rủi ro từ vật liệu có chứa Halogen vượt mức.

Lợi ích

Phân tích nhanh (≤ 2 phút), không phá hủy mẫu, dễ thao tác.
Hỗ trợ kiểm soát chất lượng nguyên liệu đầu vào và thành phẩm.
Góp phần đảm bảo tuân thủ quy định RoHS và Halogen-free, giảm thiểu rủi ro thu hồi sản phẩm hoặc bị từ chối khi xuất khẩu.

Tổng kết

RoHS và sàng lọc Halogen là yêu cầu bắt buộc để đảm bảo chất lượng, an toàn và tuân thủ pháp lý trong ngành điện – điện tử. Việc tích hợp công nghệ XRF cầm tay Niton XL5 Plus sẽ giúp doanh nghiệp:
