Hệ thống kính hiển vi thăm dò quét (SPM) Dimension XR của Bruker kết hợp nhiều thập kỷ nghiên cứu và đổi mới công nghệ. Với khả năng phân giải khuyết tật nguyên tử thông thường và nhiều công nghệ độc đáo bao gồm PeakForce Tapping ® , chế độ DataCube, SECM và AFM-nDMA, chúng mang lại hiệu suất và khả năng tối đa.
Hệ thống kính hiển vi thăm dò quét (SPM) Dimension XR của Bruker kết hợp nhiều thập kỷ nghiên cứu và đổi mới công nghệ. Với khả năng phân giải khuyết tật nguyên tử thông thường và nhiều công nghệ độc đáo bao gồm PeakForce Tapping ® , chế độ DataCube, SECM và AFM-nDMA, chúng mang lại hiệu suất và khả năng tối đa.
Dòng SPM Dimension XR đóng gói các công nghệ này thành các giải pháp chìa khóa trao tay để giải quyết các ứng dụng cơ học nano, điện nano và điện hóa. Việc định lượng vật liệu và hệ thống nano hoạt động trong môi trường không khí, chất lỏng, điện hoặc phản ứng hóa học chưa bao giờ dễ dàng đến thế.
Bao gồm mảng đầy đủ nhất các kỹ thuật AFM điện để mô tả đặc điểm của vật liệu chức năng, chất bán dẫn và nghiên cứu năng lượng.
Cơ học nano XR
XR Nanomechanics cung cấp một loạt các chế độ để phát hiện toàn diện các cấu trúc nhỏ nhất với độ phân giải không gian xuống đến các đơn vị dưới phân tử của chuỗi polyme. Các nhà nghiên cứu liên hệ dữ liệu cơ học nano với DMA khối và các phương pháp nhận dạng nano với chế độ AFM-nDMA™ độc quyền của chúng tôi. Đạt được đặc tính nano có thể định lượng mở rộng từ hydrogel mềm dính và vật liệu composite đến kim loại và gốm cứng.
XR Nano điện
Cấu hình Nanoelectrical Dimension XR bao gồm mảng rộng nhất các kỹ thuật AFM điện trong một hệ thống duy nhất. Các nhà nghiên cứu thu thập phổ điện trong mọi pixel có tương quan với các phép đo tính chất cơ học với các chế độ DataCube độc quyền. Hệ thống này cung cấp thông tin trước đây không thể đạt được từ một phép đo duy nhất.
XR Nano điện hóa
Cấu hình điện nano cho phép kính hiển vi điện hóa quét dựa trên AFM (AFM-SECM) và AFM điện hóa (EC-AFM) mạnh mẽ. Người vận hành AFM thu thập thông tin điện hóa với độ phân giải không gian <100 nm và thực hiện lập bản đồ điện hóa, điện và cơ học đồng thời trong một hệ thống duy nhất.
Độ phân giải cao nhất cho mọi chế độ, mọi môi trường
Từ các khuyết điểm điểm trong chất lỏng và bản đồ độ cứng đến độ phân giải nguyên tử trong không khí và bản đồ độ dẫn điện, các hệ thống Dimension XR cung cấp độ phân giải cao nhất trong mọi phép đo. Chúng sử dụng công nghệ PeakForce Tapping độc quyền của Bruker để đạt được cả chuẩn mực hiệu suất vật chất cứng và mềm, bao gồm độ phân giải khuyết tật tinh thể và khuyết tật phân tử trong polyme.
Công nghệ tương tự đóng vai trò quan trọng như nhau trong việc giải quyết các điểm gồ ghề nhỏ nhất trên kính nhám trên hàng trăm hình ảnh. Các hệ thống kết hợp PeakForce Tapping với độ ổn định cực cao, công nghệ đầu dò độc đáo và kinh nghiệm nhiều thập kỷ của Bruker trong đổi mới quét đầu dò. Kết quả là hình ảnh có độ phân giải cao nhất một cách nhất quán, hoàn toàn không phụ thuộc vào kích thước mẫu, trọng lượng hoặc môi trường – và cho bất kỳ ứng dụng nào.
AFM-nDMA mang tính cách mạng
Bản đồ mô đun lưu trữ độ phân giải cao trên polyme bốn thành phần (COC, PE, LLDPE, elastomer) (bên trái). Phổ mô đun lưu trữ được thu thập tại các điểm riêng lẻ (bên phải).
Lần đầu tiên, AFM có thể cung cấp phân tích nhớt đàn hồi hoàn chỉnh và định lượng của polyme ở cấp độ nano, thăm dò vật liệu ở tần số có liên quan đến lưu biến, trong chế độ tuyến tính. Phát hiện kênh đôi độc quyền, hiệu chỉnh độ trôi pha và theo dõi tần số tham chiếu cho phép đo biến dạng nhỏ trong phạm vi lưu biến từ 0,1 Hz đến 20 kHz có liên quan đến lưu biến để đo mô đun lưu trữ, mô đun mất mát và tiếp tuyến mất mát ở cấp độ nano liên quan trực tiếp đến DMA khối.

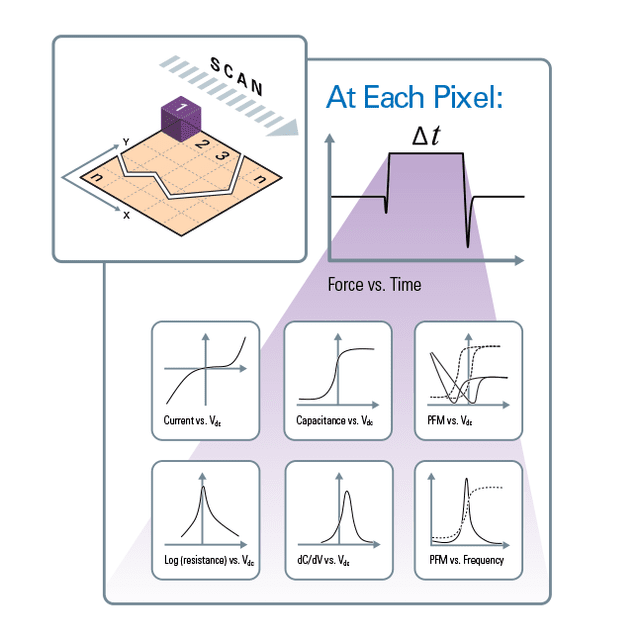

Chế độ DataCube độc quyền
Các chế độ này sử dụng FASTForce Volume để thực hiện phổ lực-khoảng cách ở mọi điểm ảnh, với thời gian dừng do người dùng xác định. Sử dụng tốc độ thu thập dữ liệu cao, nhiều phép đo điện được thực hiện trong thời gian dừng, tạo ra phổ điện và cơ học ở mọi điểm ảnh. Các chế độ DataCube cung cấp đặc tính đầy đủ trong một thí nghiệm duy nhất, điều chưa từng thấy ở AFM thương mại.
Phép đo DCUBE-PFM cho thấy rõ ràng các miền lật ở các mức điện thế khác nhau cho mỗi điểm ảnh riêng biệt trên màng mỏng BiFeO3. Tìm hiểu thêmChế độ DataCube của Dimension XR cung cấp thông tin đa chiều ở cấp độ nano tại mọi điểm ảnh, đồng thời ghi lại cả đặc điểm điện và cơ học trong một phép đo duy nhất.
PeakForce SECM độc quyền
(A) Đầu dò PeakForce SECM gắn sẵn độc quyền của Bruker mang lại khả năng xử lý dễ dàng và an toàn, cũng như hiệu suất cực kỳ ổn định trong nhiều giờ chụp ảnh và nhiều chu kỳ vệ sinh. (B) Ảnh SEM của đầu dò; (C) Mô phỏng COMSOL của cấu hình [Ru(NH3)6]3+ 10 mM; (D) CV thứ 1, 25 và 50 được chọn từ 50 lần quét liên tục với tốc độ quét là 20 mV/giây; (E) Thử nghiệm ampe kế trong 2 giờ ở -0,1 V so với AgQRE, độ phóng đại chèn từ 70 đến 120 phút; và (F) các đường cong tiếp cận mô phỏng (đường đứt nét) và thử nghiệm (đường liền). Hình ảnh C và E do C. Xiang và Y. Chen, Caltech cung cấp.
Với độ phân giải không gian dưới 100 nm, chế độ này định nghĩa lại những gì có thể thực hiện được trong hình ảnh hóa quy mô nano của các quá trình điện và hóa học trong chất lỏng. PeakForce SECM cải thiện đáng kể, theo cấp số nhân, khả năng phân giải so với các phương pháp tiếp cận truyền thống. Điều này cho phép nghiên cứu hoàn toàn mới về hệ thống lưu trữ năng lượng, khoa học ăn mòn và cảm biến sinh học, mở ra cánh cửa cho các phép đo mới trên từng hạt nano, nanophase và nanopore. Chỉ có PeakForce SECM cung cấp khả năng chụp đồng thời các bản đồ địa hình, điện hóa, điện và cơ học với độ phân giải ngang quy mô nanomet.
